ZY-FR1000系列
產品名稱：ZY-FR1000軟起動器
產品系列：ZY-FR1000系列
產品分類：通用型
電壓等級： 3相380V
適配電機功率范圍： 15-355KW(額定電壓380V）
應用場合： 風機、水泵、木工機械、輸送機械、暖通空調、食品機械等
品牌：ZYDL Electiec（中源動力）
- 產品詳情
- 規格參數
- 產品評價
- 資料下載
1、概述：
ZY-FR1000系列電機軟起動器(軟啟動器)是采用智能化數字式控制技術，模塊化結構。以DSP處理單元為智能控制中心，可控硅為執行元件對電動機進行全自動控制。使電機在任何工況下均能平滑起動；保護傳動系統，減少起動電流對電網的沖擊，保證電動機可靠的起動。平滑減速停車，消除傳動系統的反饋性沖擊，提高系統的可靠性。該軟起動器，兼容了所有起動設備的各種功能，是傳統星三角起動，自耦減壓起動等最理想的更新換代產品.中源軟啟動器采用世界知名品牌的電子元件和高性能可控硅模塊；平均無故障 運行8－10年。
進入市場時間：2006年
2、性能介紹：
1、低電動機起動電流，減少配電容量，避免增加容量投資（柴油發電機供電時使用軟啟動器啟動電機可有效降低發電機容量配置）。
2、減少起動應力，延長電動機及相關設備的使用壽命。
3、起動參數可以根據負載要求調整，以達到最佳起動效果。
4、多種起動模式及保護功能，易于改善工藝、保護設備。
5、操作鍵盤或外控端子、計算機操作可選，控制方便。
6、全數字開放式用戶操作鍵盤，操作、設置靈活方便。
7、高度集成的32位微處理器控制系統，性能可靠。
8、大電流高耐壓SCR模塊，過載能力強。
9、可以用于頻繁起、停場合。
3、符合標準：
GB14048.6－1998：交流電動機半導體控制器和起動器。
（中國國家強制性產品3C認證）
GB8898－1997：（通過CCEE中國電工認證委員會長城安全認證）
ISO9001：國際質量體系認證。
GB3797－89 ：電控設備第二部分――裝有電子器件的電控設備。
IEC61000－4 ：電磁兼容、試驗和測量技術。
IEC65：電網電源供電的家用和類似一般用途的電子及相關設備的安全。
4、軟起動器性能優勢:
多功能電子保護, 高可靠性,小體積
雙ＣＰＵ數字控制,模塊化結構
智能軟起動，軟停止 ,個性化設計,長壽命

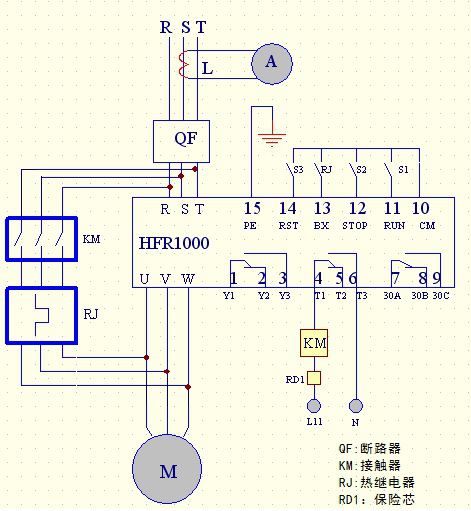

5、軟啟動器基本接線圖：
6、軟起動器性能參數:
參數項目 | ZY-FR1000系列軟啟動器規格參數 |
控制電源 | AC380V 20%波動,50HZ/60HZ |
三相電源 | AC380V 20%波動,50HZ/60HZ |
標稱電流 | 30A-700A,共17種額定值 |
電機功率 | 15-355KW(額定電壓380V) |
適用電機 | 三相異步電動機 |
起動方式 | 突然軟起動,限流起動;電壓斜坡起動 |
停車方式 | 自由停車;軟停車(1-600秒可調) |
繼電器輸出 | 延時運行輸出;故障輸出;全壓旁路輸出 |
起動頻度 | 可作頻繁起動;建議每小時不超過10次 |
保護功能 | 輸入缺相,輸出過載,過流,過熱等 |
保護等級 | IP20 |
冷卻方式 | 自然冷卻 |
安裝方式 | 壁掛式 |
環境條件 | 環境溫度:-10度到+50度 |
相對適度:<95% 15-25度 | |
無易燃,易爆,腐蝕性氣體,無導電塵 | |
室內安裝: | |
振動小于0.5G | |
海拔超過2000米,應相應將容使用. |
7、ZY-FR1000系列軟起動器(軟啟動器)型號及其尺寸一覽表：單位：mm
規格型號 | A（高） | B（寬） | C（厚） |
ZY-FR1015（11/15KW） | 250 | 153 | 162 |
ZY-FR1022（18.5/22KW） | 250 | 153 | 162 |
ZY-FR1030（30KW） | 250 | 153 | 162 |
ZY-FR1037（37KW） | 250 | 153 | 162 |
ZY-FR1045（45KW） | 250 | 153 | 162 |
ZY-FR1055（55KW） | 250 | 153 | 162 |
ZY-FR1075（75KW） | 510 | 260 | 194 |
ZY-FR1090（90KW） | 510 | 260 | 194 |
ZY-FR1110（110KW） | 510 | 260 | 194 |
ZY-FR1132（132KW） | 510 | 260 | 194 |
ZY-FR1160（160KW） | 510 | 260 | 194 |
ZY-FR1200（200KW） | 510 | 260 | 194 |
ZY-FR1220（220KW） | 590 | 360 | 255 |
ZY-FR1250（250KW） | 590 | 360 | 255 |
ZY-FR1280（280KW） | 590 | 360 | 255 |
ZY-FR1315（315KW） | 590 | 360 | 255 |
ZY-FR1355 (355KW) | 590 | 360 | 255 |
安裝尺寸（單位：mm）
規格型號 | E（高） | F(寬) | Φ（孔徑） |
ZY-FR1015 | 219 | 140 | Φ6 |
ZY-FR1022 | 219 | 140 | Φ6 |
ZY-FR1030 | 219 | 140 | Φ6 |
ZY-FR1037 | 219 | 140 | Φ6 |
ZY-FR1045 | 219 | 140 | Φ6 |
ZY-FR1055 | 219 | 140 | Φ6 |
ZY-FR1075 | 389 | 232.5 | Φ8.5 |
ZY-FR1090 | 389 | 232.5 | Φ8.5 |
ZY-FR1110 | 389 | 232.5 | Φ8.5 |
ZY-FR1132 | 389 | 232.5 | Φ8.5 |
ZY-FR1160 | 389 | 232.5 | Φ8.5 |
ZY-FR1200 | 389 | 232.5 | Φ8.5 |
ZY-FR1220 | 560 | 300 | Φ8.5 |
ZY-FR1250 | 560 | 300 | Φ8.5 |
ZY-FR1280 | 560 | 300 | Φ8.5 |
ZY-FR1315 | 560 | 300 | Φ8.5 |
ZY-FR1355 | 560 | 300 | Φ8.5 |
產品詳情：
應用場合（供用戶參考）
機械類型 | 負載類型 | 起動模式 | 參數設置 | 起動時間 | |||
斜坡 | 限流 | 轉矩(%) | 電流(%) | （S） | |||
水泵 | 標準負載 | ● | 10% | 300% | 10 | 30 | |
風機 | 偏重負載 | ● | 20% | 10 | 30 | ||
壓縮機 | 標準負載 | ● | 10% | 350% | 10 | 30 | |
(活塞式) | |||||||
壓縮機 | 標準負載 | ● | 15% | 10 | 30 | ||
(離心式) | |||||||
運輸機 | 標準負載 | ● | 10% | 300% | 10 | 30 | |
攪拌機 | 偏重負載 | ● | 15% | 350% | 20 | 40 | |
球磨機 | 重型負載 | ● | 30% | 30 | 60 | ||
軋碎機 | 重型負載 | ● | 30% | 400% | 30 | 60 | |
根據用戶現場負載大小給予設設定。
對 于偏重和重型負載，用戶在選型時需加大一檔。對于離心風機、攪拌機、球磨機、粉碎機等重負載選型時需要加大一檔。對于起動頻繁(1小時超過10次)的負載 在選用軟起動器時，需要加大一檔。此外，突跳起動方式，主要用于重型的并且起動轉矩大的負載，可根據現場情況進行選擇。
中源動力軟起動器廣泛應用于工農礦山生產各個領域：
需要降低啟動電流，降低發電機容量的配置，降低機械啟動沖擊的場合都可應用！
水泵：各種生活水泵，循環水泵，離心泵，機井潛水泵，屏蔽泵，消防水泵，加壓泵等
風機：各種風扇，引風機，鼓風機，離心風機等各種類型風機
球磨機：
拉絲機：
壓縮機：
輸送機械：
擠膠機，磨木機：
自動罐裝生產線：
印染機械：
壓延機械（輪壓，軋光，輥筒壓延）；紡織和紙張的壓光機械，平整機械，螺旋輸送設備：
機床等各種機械設備的大型電機；
